1. Introdución
Este manual de usuario proporciona información esencial para o uso seguro e eficaz do enganche rápido hidráulico xenérico, modelo SJ11129 (número de peza: YCXT_Yrb_11571). Este enganche de liberación rápida está deseñado para sistemas hidráulicos, especificamente compatibles cos accesorios hidráulicos de tractores JD, que presentan un tamaño de rosca M22 x 1.5. Lea este manual detidamente antes da instalación e o funcionamento para garantir o funcionamento correcto e a lonxevidade do produto.

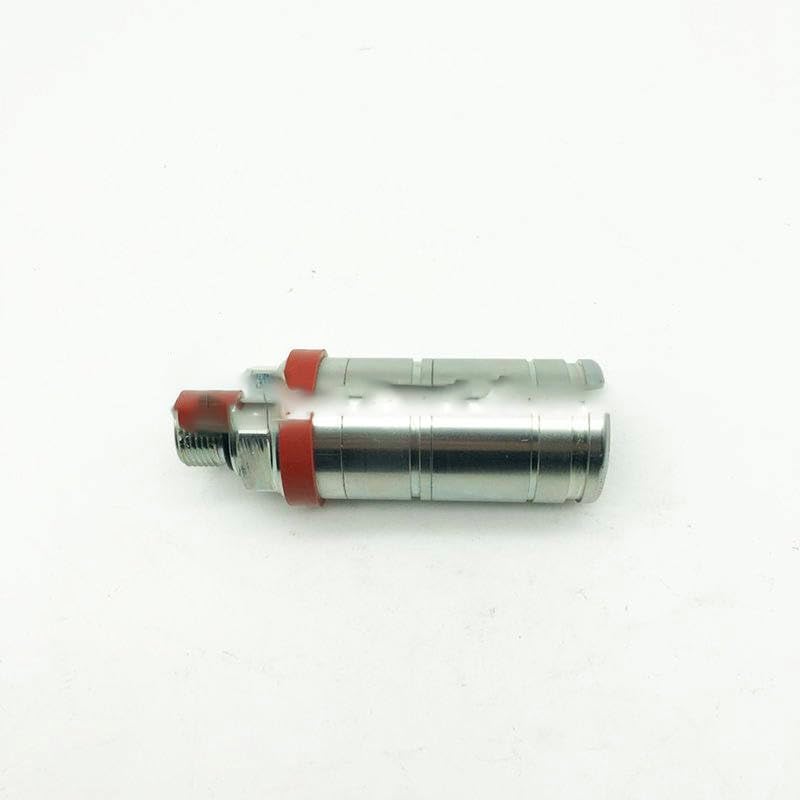

Figura 1: Máisview do enganche rápido hidráulico SJ11129.
2. Información de seguridade
Observe sempre as seguintes precaucións de seguridade para evitar lesións ou danos no equipo:
- Asegúrese de que os sistemas hidráulicos estean despresurizados antes de conectar ou desconectar os acopladores.
- Usar equipos de protección individual (EPI) axeitados, como lentes e luvas de seguridade.
- Verifique que o acoplador estea limpo e libre de residuos antes da conexión para evitar a contaminación do sistema hidráulico.
- Non exceda a presión máxima de funcionamento especificada para o seu sistema hidráulico nin para o acoplador.
- Confirme o encaixe correcto do acoplador antes de aplicar presión.
- Manteña as mans e os dedos lonxe dos puntos de pinzamento durante a conexión e a desconexión.
3. Produto rematadoview e Compoñentes
O enganche rápido hidráulico SJ11129 consta de dúas partes principais: o conector macho e o conector femia. Ambas están construídas con metal duradeiro, deseñadas para un rendemento robusto en aplicacións agrícolas e industriais.

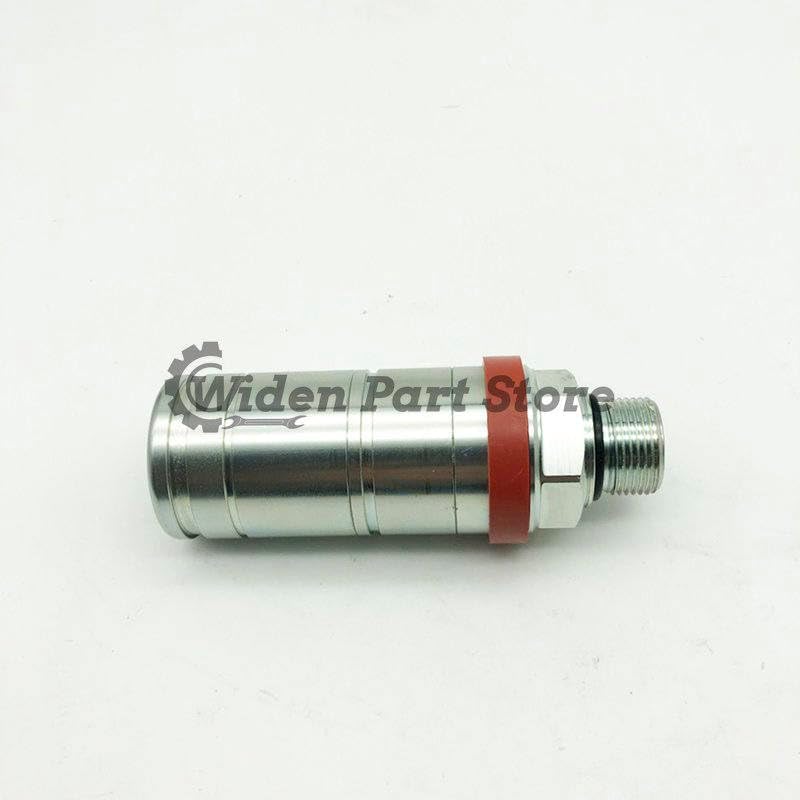

Imaxe 2: Primeiro plano view da ficha macho, mostrando a rosca paralela métrica M22 x 1.5.
Figura 3: View da toma femia, destacando o aro de liberación rápida.
Figura 4: Fin view do acoplador, mostrando o mecanismo interno de selado e bloqueo.
4. Configuración e instalación
Siga estes pasos para a correcta instalación do enganche rápido hidráulico:
- Preparación: Asegúrate de que tanto o conector macho como o conector femia, así como as liñas hidráulicas ás que se conectarán, estean limpos e libres de sucidade, po ou virutas metálicas. Inspecciona as xuntas tóricas e os selos para detectar calquera dano.
- Conexión de rosca: O tapón macho ten unha rosca paralela métrica M22 x 1.5. Enrosque con coidado o tapón macho no porto hidráulico correspondente do seu equipo. Aperte primeiro a man para evitar que a rosca se cruze e, a continuación, use unha chave inglesa axeitada para apertalo con seguridade. Non o aperte demasiado.
- Conexión femia: Conecte a toma femia á mangueira ou liña hidráulica. Asegúrese de que a conexión sexa segura e sen fugas.
- Despresurización do sistema: Antes de conectar as pezas macho e femia do enganche rápido, asegúrese de que o sistema hidráulico estea completamente despresurizado. Isto é fundamental para unha conexión segura e sinxela.
5. Instrucións de funcionamento
Conexión e desconexión do enganche rápido:
- Conectando:
- Asegúrate de que as dúas metades do acoplador estean limpas.
- Tire cara atrás do colar da toma femia.
- Insira a ficha macho completamente na toma femia.
- Solta o colar. Debería encaixar cara adiante, bloqueando a conexión. Tira suavemente da conexión para confirmar que estea ben encaixada.
- Desconectando:
- Asegúrese de que o sistema hidráulico estea despresurizado antes de tentar desconectalo.
- Tire cara atrás do colar da toma femia.
- Tire da ficha macho para sacala da toma femia.
6. Mantemento
Un mantemento regular prolongará a vida útil e garantirá o rendemento fiable do seu enganche rápido:
- Limpeza: Manteña limpas as metades do acoplador, especialmente as superficies de selado, para evitar que entre sucidade e residuos no sistema hidráulico. Use un pano limpo para limpar o exterior.
- Lubricación: Aplique periodicamente unha capa fina de graxa ou aceite compatible co sistema hidráulico ás pezas móbiles do aro de liberación rápida e ás superficies de selado do tapón macho para garantir un funcionamento suave e evitar o desgaste.
- Inspección: Inspeccione regularmente o acoplador para detectar signos de desgaste, corrosión ou danos. Preste moita atención ás xuntas tóricas e aos selos. Substitúa o acoplador se observa algún dano ou fuga importante.
- Almacenamento: Cando non o use, garde o acoplador nun ambiente limpo e seco. Considere o uso de tapas antipo para protexer os extremos abertos da contaminación.
7 Solución de problemas
Problemas comúns e as súas solucións:
| Problema | Causa posible | Solución |
|---|---|---|
| Dificultade para conectar o acoplador | Presión do sistema non aliviada; sucidade/residuos no acoplador; selos danados. | Despresurizar o sistema; limpar o acoplador a fondo; inspeccionar e substituír os selos se están danados. |
| Fuga de fluído hidráulico | Xuntas tóricas/xuntas danadas; conexión incorrecta; desgaste do acoplador. | Inspeccionar e substituír as xuntas tóricas/xuntas; garantir o encaixe completo; substituír o acoplador se está desgastado. |
| Dificultade para desconectar o acoplador | Presión residual do sistema; mecanismo do colar atascado; desgaste interno. | Asegúrese de que o sistema estea completamente despresurizado; limpe e lubrique o colar; substitúa o acoplador se o mecanismo está avariado. |
8. Especificacións
| Atributo | Detalle |
|---|---|
| Marca | Xenérico |
| Número de modelo | SJ11129 (Número de peza: YCXT_Yrb_11571) |
| Material | Metal |
| Tipo de conector | Acoplamento de liberación rápida |
| Tamaño da rosca | M22 x 1.5 |
| Tipo de rosca | Métrica paralela |
| Compatibilidade | Deseñado para accesorios hidráulicos de tractores JD |
9. Garantía e soporte
Para obter información sobre a garantía ou asistencia técnica relativa ao seu enganche rápido hidráulico xenérico SJ11129, consulte a documentación proporcionada no momento da compra ou póñase en contacto directamente co vendedor. Asegúrese de ter á man os datos da súa compra e o número de modelo (YCXT_Yrb_11571) cando solicite axuda.
