Manual de instrucións da placa de control do forno Carrier HK42FZ014

1. Introdución

Este manual proporciona información esencial para a correcta instalación, funcionamento e mantemento do Placa de control de forno de substitución OEM Carrier HK42FZ014Esta placa de control é un compoñente fundamental deseñado para xestionar as diversas funcións do seu forno, incluíndo o acendido, o funcionamento do soprador e os protocolos de seguridade. O cumprimento destas instrucións é crucial para un funcionamento seguro e eficiente.

O HK42FZ014 é unha peza de reposto do fabricante de equipos orixinais (OEM), o que garante a compatibilidade e o rendemento cos modelos de fornos Carrier especificados.

2. Información de seguridade

AVISO: Unha instalación, un axuste, unha alteración, unha revisión ou un mantemento incorrectos poden causar danos materiais, lesións persoais ou a morte. A instalación e a revisión deben ser realizadas por un instalador cualificado, unha axencia de servizo ou un provedor de gas.

• Desconectar a enerxía: Desconecte sempre toda a alimentación eléctrica do forno antes de instalar ou realizar o mantemento da placa de control. Se non o fai, pode sufrir unha descarga eléctrica, lesións persoais ou a morte.
• Precaucións de descarga electrostática (ESD): Os compoñentes electrónicos son sensibles á electricidade estática. EVITE A DESCARGA ELECTROSTÁTICA tocando un obxecto metálico conectado á terra (como o chasis do forno) antes de manipular a placa de control. Use unha pulseira ESD se está dispoñible.
• Verificar o cableado: Asegúrese de que todas as conexións do cableado sexan correctas e seguras segundo as especificacións do fabricante do forno e os diagramas de cableado.
• Instalación profesional recomendada: Debido á complexidade e ás implicacións de seguridade, recoméndase encarecidamente que a instalación sexa realizada por un técnico de climatización certificado.

3. Compoñentes da placa de controlview

A placa de control Carrier HK42FZ014 integra varios circuítos e terminais para xestionar o funcionamento do forno. Familiarícese coas áreas clave:

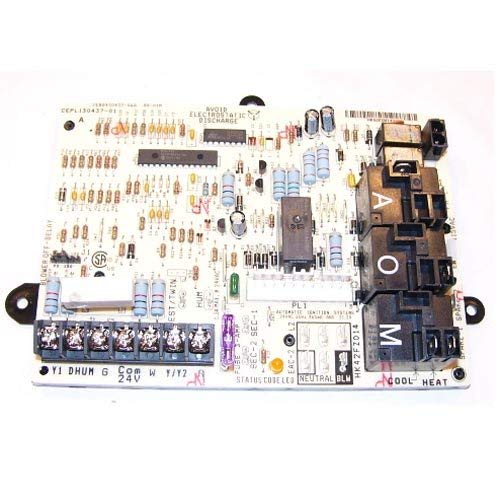

Figura 3.1: Placa de control do forno Carrier HK42FZ014. Esta imaxe mostra a placa de circuítos completa con varios compoñentes, relés e bloques de terminais visibles.

• Bloques de terminais (Y1, DHUM, G, Com, W, Y/Y2, 24 V): Estes terminais de parafuso serven para conectar correntes de baixa tensióntagos cables do termostato e outros sinais de control. "Com" normalmente refírese ao cable común e "24V" é a fonte de alimentación de 24 voltios.
• Fusibles: A placa inclúe fusibles (por exemplo, 3-AMP) para protexer os circuítos contra sobrecorrentes. Substitúa sempre o fusible por un da mesma capacidade.
• Relés (A, O, M): Estes compoñentes negros máis grandes son relés que conmutan voltaxes máis altastagcircuítos electrónicos para compoñentes como o motor do soprador, o acendedor e a válvula de gas. As etiquetas "A", "O" e "M" corresponden a funcións específicas.
• Código de estado LED: Un pequeno indicador LED proporciona códigos de fallo de diagnóstico. Consulte o manual de servizo do forno para obter códigos de intermitencia específicos.
• Conectores (EAC-1, EAC-2, SEC-1, SEC-2): Varios conectores enchufables para accesorios ou compoñentes específicos do forno.
• Indicadores de "FRÍO CALOR": Estas etiquetas preto dos relés indican as conexións para as funcións de refrixeración e calefacción.
• "RELÉ DE DESCONEXIÓN DO SOPLADOR": Esta etiqueta indica o relé responsable de controlar o ciclo de apagado do motor do ventilador.

4. Instrucións de instalación

Siga estes pasos xerais para substituír a placa de control do forno. Consulte sempre o manual de servizo do seu modelo específico de forno para obter diagramas de cableado e procedementos detallados.

1. Desconexión de alimentación: Desconecte toda a enerxía eléctrica do forno no panel de servizo principal. Verifique que a enerxía estea desconectada usando un volímetro.tagprobador.
2. Placa de control de acceso: Abra o panel de acceso ao forno para localizar a placa de control existente.
3. Cableado de documentos: Antes de desconectar calquera cable, saca fotos nítidas ou debuxa un diagrama detallado de todas as conexións á placa antiga. Etiqueta cada cable coidadosamente.
4. Desconectar os cables: Desconecte con coidado todos os cables da antiga placa de control.
5. Eliminar a placa antiga: Desmonta a antiga placa de control do chasis do forno. Observa como estaba fixada.
6. Instalar nova placa: Monte a nova placa de control HK42FZ014 na mesma localización e orientación que a antiga. Asegúrese de que estea fixada firmemente.
7. Conectar cableado: Volva conectar todos os cables á nova placa, coincidíndoos con precisión co diagrama documentado. Comprobe dúas veces que cada conexión estea ben apertada e sexa correcta. Preste atención aos terminais "Y1 DHUM G Com WY/Y2" para o cableado do termostato e ás conexións "COOL HEAT" para os relés.
8. Verificar os fusibles: Asegúrese de que os fusibles (por exemplo, 3-AMP) estean correctamente asentados e teñan a clasificación axeitada.
9. Pechar o panel de acceso: Unha vez verificadas todas as conexións, peche o panel de acceso ao forno.
10. Restaurar enerxía: Restableza a subministración eléctrica do forno no panel de servizo principal.
11. Proba de funcionamento: Inicie un ciclo de quecemento ou arrefriamento para verificar o funcionamento correcto do forno. Observe o "LED de CÓDIGO DE ESTADO" para ver se hai indicacións de diagnóstico.

5. Funcionamento

A placa de control HK42FZ014 funciona automaticamente, respondendo aos sinais do termostato e dos sensores internos do forno para xestionar os ciclos de calefacción e refrixeración. Os aspectos operativos clave inclúen:

• Secuencia de ignición: Controla a secuencia de acendido do queimador, incluíndo a prepurga, a activación do ignitor, a apertura da válvula de gas e a detección da chama.
• Control do soprador: Xestiona o funcionamento do motor do ventilador interior tanto para os ciclos de calefacción como de refrixeración, así como o funcionamento continuo do ventilador se se selecciona no termostato. O "RELÉ DE DESCONEXIÓN DO VENTILADOR" axuda a xestionar esta función.
• Vixilancia da seguridade: Monitoriza continuamente varios dispositivos de seguridade (por exemplo, interruptores de límite, sensor de chama) e apagará o forno se se detecta un fallo, mostrando un código de diagnóstico a través do "LED DE CÓDIGO DE ESTADO".
• LED de diagnóstico: O "LED DE CÓDIGO DE ESTADO" proporciona información visual sobre o estado da placa e calquera fallo detectado. Consulte o manual de servizo do seu forno para obter unha lista dos códigos de parpadeo dos LED e os seus significados.

6. Mantemento

A propia placa de control HK42FZ014 require un mantemento mínimo. Non obstante, recoméndase unha inspección periódica do sistema do forno para garantir un rendemento óptimo e a lonxevidade de todos os compoñentes, incluída a placa de control.

• Inspección anual: Encarga unha inspección anual da túa calefacción a un técnico cualificado de climatización. Poderá comprobar as conexións eléctricas, limpar os compoñentes e verificar o correcto funcionamento da placa de control e dos dispositivos de seguridade asociados.
• Limpeza: Asegúrese de que a zona arredor da placa de control estea libre de po e residuos, que poden interferir cos compoñentes electrónicos.
• Integridade do cableado: Comprobe periodicamente se hai conexións de cableado soltas ou corroídas na placa de control. (Asegúrese de que a alimentación estea desconectada antes da inspección).

7 Solución de problemas

Se o forno non funciona correctamente despois da instalación da placa de control ou se xorden problemas, o "LED de CÓDIGO DE ESTADO" da placa HK42FZ014 é a súa principal ferramenta de diagnóstico. Desconecte sempre a alimentación antes de inspeccionalo ou intentar reparacións.

• Sen electricidade para o forno:
  • Comprobe o disyuntor principal do forno.
  • Verifique que o interruptor de desconexión do forno estea na posición "ON".
  • Inspeccione os fusibles da placa de control (por exemplo, 3-AMP fusible) para a continuidade.
• O forno non quenta/refrixera:
  • Comproba a configuración do termostato e asegúrate de que solicita calefacción ou refrixeración.
  • Observe o "LED de CÓDIGO DE ESTADO" para ver se aparecen parpadeos de diagnóstico. Consulte o manual do seu forno para obter interpretacións dos códigos.
  • Verificar todos os de baixo volumetagOs cables do termostato están conectados de forma segura aos terminais "Y1 DHUM G Com WY/Y2".
• O soprador non funciona:
  • Comprobe se o ventilador do termostato está en "ON" ou "AUTO".
  • Escoite o clic de "RELÉ DE APAGADO DO SOPLADOR".
  • Consulte os códigos LED para avarías relacionadas co soprador.
• Funcionamento intermitente:
  • As conexións de cableado soltas poden causar problemas intermitentes. Volva comprobar todas as conexións.
  • Asegúrese de conectar a terra axeitadamente para evitar interferencias electrostáticas.

Se os pasos de resolución de problemas non resolven o problema, póñase en contacto cun técnico cualificado de climatización para un diagnóstico e unha reparación máis aprofundados.

8. Especificacións

9. Información da garantía

Como peza de reposto OEM, a placa de control do forno Carrier HK42FZ014 adoita estar cuberta pola garantía estándar do fabricante para as pezas de reposto. Os termos e a duración da garantía poden variar. Consulta a documentación oficial da garantía de Carrier que se inclúe co teu forno orixinal ou ponte en contacto co servizo de atención ao cliente de Carrier para obter detalles específicos sobre esta peza de reposto.

Garde o comprobante de compra para calquera reclamación de garantía.

10. Soporte técnico

Para asistencia técnica, resolución de problemas complexos ou instalación profesional, recoméndase contactar cun técnico de climatización cualificado e certificado. Posúen a experiencia e as ferramentas necesarias para diagnosticar e resolver de forma segura problemas relacionados cos paneis de control do forno e co funcionamento xeral do sistema de climatización.

Tamén podes consultar o transportista oficial websitio web ou póñase en contacto co servizo de atención ao cliente para consultas específicas sobre produtos.
